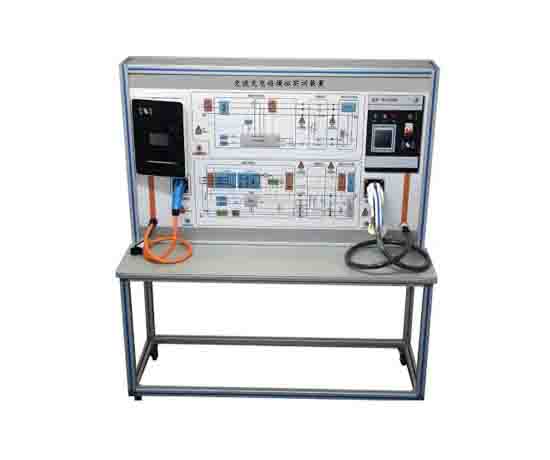

充電設備裝配與調試智能實訓臺及負載裝置由新國標7KW交流柜充電樁和充電樁專用測試負載箱組成，充電樁采用柜式結構，下支架加固。所有充電樁均采用知名廠家配件和電源導線，可保證反復拆卸和連接。配有詳細的電路原理圖，方便設備連接和故障查找。

　　基本配置

　　該實訓臺的基本配置包含充電樁體、漏電保護開關、交流接觸器、電源面板、控制面板總成、LED燈面板、急停開關、LCD顯示屏、電表、刷卡模塊、以太網模塊或4G模塊(可選)、充電槍以及和用于支撐充電樁裝載裝置。

　　功能

　　1.充電樁連接調試完成后，將充電樁插頭連接到國標交流充電插座的車載端，驗證連接的正確性；

　　2.充電樁采用知名廠家配件和電源導線制成，可以保證反復拆卸和連接；

　　3.充電樁具有完善的安全保護功能，包括輸入側過壓欠壓保護、輸出側過壓過流保護、超溫、短路、漏電和防雷保護；

　　4.充電樁配有詳細的組裝和維護程序；

　　5.充電樁正面的人機界面可以動態顯示實時充電電壓、充電電流、充電量、充電時間等信息；

　　6.充電設備裝配與調試智能實訓臺的充電樁采用柜式結構，下部支架加固；

　　7.新能源汽車充電搶操作實訓臺具有充電、急停按鈕開關、連接確認檢測、充電門開啟檢測、充電槍鎖定、充電溫度檢測等功能，確保各個方向的充電安全；

　　8.充電樁配有詳細的電路原理圖，方便連接設備和查找故障；

　　培訓項目

　　1.掌握漏電保護模塊的安裝方法;

　　2.了解交流充電樁主要部件的功能;

　　3.掌握避雷器模塊的安裝方法;

　　4.掌握充電樁線束及附件的選擇方法;

　　5.掌握電能表的安裝方法;

　　6.掌握線束連接正確性的測試方法;

　　7.掌握系統的初始設置方法;

　　8.掌握電源線、冷端的選擇和壓接工藝;

　　9.掌握充電樁的內部保護機制和原理;

　　10.了解交流充電樁的結構原理;

　　11.交流充電樁組裝和調試的明確安全注意事項;

　　12.掌握L線和N線的判別方法;

　　13.掌握充電樁的組裝、調試和維護方法;

　　14.掌握充電樁絕緣電阻的測量方法;

　　15.掌握交流充電樁的充電操作和測試過程;

　　16.掌握PE接地電阻值的測量方法;

　　實訓臺參數

　　1.漏電保護的動作電流≤30mA;

　　2.輸入電源:交流220伏15% 50赫茲;

　　3.電能表2.0多功能交流電能表;

　　4.系統支持:在線更新;

　　5.作業環境;

　　溫度:-20℃ ~+50℃;

　　相對濕度:5% ~ 95%;

　　6.防護等級:IP54;

　　7.壽命:≥萬次;

　　8.通信模式:以太網/4G模塊;

　　9.外形尺寸:約750*500*1600(長*寬*高充電樁)+600*750*960(長*寬*高負載箱);

　　10.輸出額定電壓:交流220伏15% 50赫茲;

　　過流保護:≤35.2A;

　　輸出額定功率:≥7KW;

　　輸出額定電流:≥32A;

　　11.欠壓保護≤176Vac;
